ТЭН для самогонного аппарата: мощность, установка и безопасность

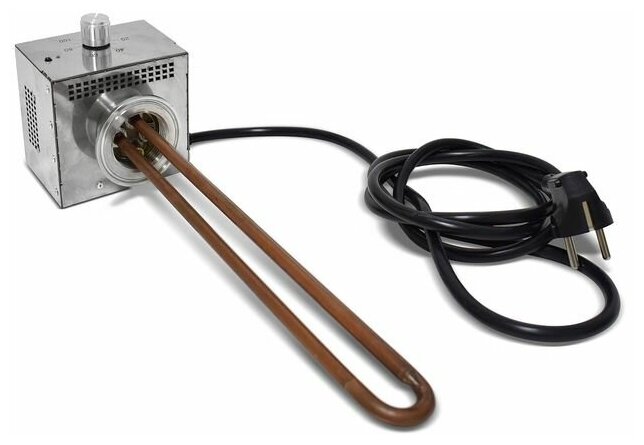

ТЭН для самогонного аппарата - электрический нагревательный элемент, который греет брагу или спирт-сырец прямо в кубе. Без открытого огня, с удобной регулировкой мощности и предсказуемым разгоном. Но именно ТЭН чаще всего «наказывает» за спешку: сухой старт, слабая проводка, отсутствие УЗО или ТЭН «впритык» ко дну без запаса по жидкости.

Ниже - как подобрать мощность под объём куба, чем нержавейка лучше случайного бойлерного нагревателя, как ставить элемент (кламп, гайка, сварка) и какие правила безопасности нельзя пропускать.

Что даёт ТЭН в кубе

• Стабильный нагрев без газовой конфорки и риска копоти на стенках.
• Гибкий режим: полный разгон, затем снижение мощности на тело и колонну.
• Совместимость с автоматикой: регулятор, реле, контроллер по температуре.

Минус тоже простой: это силовая электросеть. Ошибка в заземлении, автомате или уровне жидкости стоит дороже, чем сэкономленные минуты на установку.

Какой ТЭН выбирать

Обычный «водонагревательный» ТЭН из случайного магазина без понимания сплава - плохая идея: окисление, налёт и риск испортить сырьё. Для самогоноварения берут специализированные нержавеющие элементы под куб.

Мощность под объём

Грубая бытовая шкала (рабочая заливка, не полный геометрический объём бака):

• до 10 л - около 1 кВт;
• до 20 л - около 2 кВт;
• до 30 л - около 3 кВт;
• до 40 л - около 4 кВт.

Удобнее ставить два меньших ТЭНа, чем один огромный: на разгоне включают оба, на поддержании режима оставляют один. Так меньше нагрузка на один контакт и проще «не перегреть» колонну.

Перед покупкой посмотрите лимит проводки и автомата в щитке. Если дом «держит» 5-6 кВт суммарно, большой бак на 4-5 кВт плюс чайник и плита быстро выбьют защиту. Это не теория, а типичная бытовая авария.

Установка: кламп, гайка, сварка

1. Кламп 2". Самый удобный съёмный вариант: прокладка, хомут, ТЭН вынимается для мойки. Отверстие и штуцер должны быть ровными, без перекоса.
2. Гайка + толстое уплотнительное кольцо. Монтаж без сварки: отверстие в стенке/дне по шаблону, аккуратная затяжка без срыва резьбы. Перед первым прогоном - проверка водой.
3. Вварка штуцера. Делают, если куб позволяет и есть нормальный сварщик по нержавейке. Кривой шов у дна - риск течи и ослабления металла. Не «самодеятельность на глазок».

Высота установки: ТЭН должен быть полностью покрыт жидкостью с запасом, обычно ближе к нижней зоне куба, но не «царапая» дно осадком густой браги. Для густого сырья полезны фильтр-корзина или фальшдно, иначе накипь и локальный перегрев убьют элемент быстрее.

Безопасность: обязательный минимум

• Не включать ТЭН без полного погружения. Сухой старт прожигает трубку почти гарантированно.
• УЗО 30 мА и автомат по току под реальную мощность.
• Заземление куба и исправный кабель сечения под ток (не «тонкий удлинитель с рынка»).
• Термометр / гильза и понимание уровня жидкости: не оставляйте куб без присмотра на полном мощности.
• Не лезть в электрику под напряжением. Любой осмотр - только после отключения от сети.

Если куб стоит на влажном полу, розетка без заземления, а кабель греется на ощупь - остановитесь и пересоберите схему. Вкус самогона тут ни при чём: это электробезопасность.

Режим работы на практике

На разгоне можно дать высокую мощность, пока куб не выйдет к кипению. Дальше снижайте: для классического аппарата с сухопарником - до стабильной струи без захлёба холодильника; для колонны - до режима, который держит дефлегматор и отбор. Два ТЭНа здесь удобны: один «базовый», второй только для разгона.

Следите за накипью и плёнкой на трубке. После густых браг промывайте куб, снимайте элемент при съёмном креплении. Нагар ухудшает теплообмен и провоцирует локальный перегрев.

Типичные ошибки

• Слишком мощный один ТЭН на слабую проводку - мигающий свет и выбитый автомат.
• ТЭН выше уровня жидкости на старте или при сильном выкипании - сухой жжёт.
• Нет УЗО / заземления - риск удара током при пробое изоляции.
• Густая брага без защиты - пригар и быстрый выход элемента из строя.
• Кривая прокладка - течь под давлением пара, особенно на длинном прогоне.

Краткий чек-лист перед первым включением

1. ТЭН из нержавейки, мощность согласована с объёмом и щитком.
2. Крепление герметично, проверка водой без электричества.
3. Кабель, автомат, УЗО, заземление - в порядке.
4. Уровень жидкости закрывает ТЭН с запасом.
5. Есть термометр и план снижения мощности после разгона.

Правильно подобранный и установленный ТЭН делает нагрев спокойным и управляемым. Главное - не путать «удобно» с «безопасно»: сначала электрика и уровень жидкости, потом уже тонкая настройка отбора.
