Холодильник в самогонном аппарате: змеевик и кожухотрубник

Холодильник в самогонном аппарате - узел, где пар превращается в жидкий дистиллят. Без нормальной конденсации продукт идёт тёплым, «рваным» струёй, растёт расход воды, а при перегреве пар начинает прорываться мимо отбора. Ниже - про два самых частых бытовых типа: змеевик и кожухотрубник, плюс короткие ориентиры по воде, мощности и типичным ошибкам.

Это не статья про дефлегматор и не про сухопарник: те узлы решают другие задачи (возврат флегмы и грубую «ловушку» брызг). Здесь фокус именно на конденсаторе после отбора пара - том самом холодильнике, из которого капает или течёт готовый продукт.

Зачем холодильник и как он работает

Горячий спиртоводный пар отдаёт тепло стенкам охлаждающего контура, конденсируется и стекает в приёмную ёмкость. Чем стабильнее теплосъём, тем ровнее температура продукта на выходе и тем спокойнее работает весь аппарат. Если холодильник «не тянет» мощность куба, вы увидите:

• тёплый или горячий дистиллят на выходе;
• неровную струю, иногда с «плевками»;
• рост давления и запах спирта у связи с атмосферой / вентиляции;
• необходимость лить воду «на полную» без толку.

Задача холодильника - утилизировать тепло пара при выбранной мощности нагрева. Материал (нержавейка или медь), площадь теплообмена, расход и температура воды - всё это звенья одной цепи.

Змеевик: классика и когда он уместен

Змеевик - трубка, свёрнутая спиралью и омываемая водой (проточной или в ёмкости). Пар идёт внутри трубки, вода - снаружи (в «рубашке» или ведре). Плюсы знакомы многим:

• простая конструкция, легко понять и обслуживать;
• компактность при умеренной длине трубки;
• хорош для непроточного режима: классика «змеевик в ведре»;
• удобен на небольших производительностях (ориентир до примерно 1,5-2 л/ч и мягких режимах).

Минусы тоже практические. В узкой длинной спирали легче поймать паровые пробки и скачки давления, особенно если греть резко. Регулировка по воде иногда «ленивая»: отклик медленнее, чем у короткого прямотока. Для длинной трубки важны внутренний диаметр (часто ориентир порядка 8-12 мм) и общая длина порядка 1,5-2 м до разумного запаса - но это не догма, а бытовые ориентиры, а не формула «чем длиннее, тем всегда лучше».

Медь снимает тепло быстрее нержавейки, но требует аккуратного ухода. Нержавейка проще в быту и нейтральнее по вкусу. Выбор материала - про задачу и обслуживание, а не про «статус аппарата».

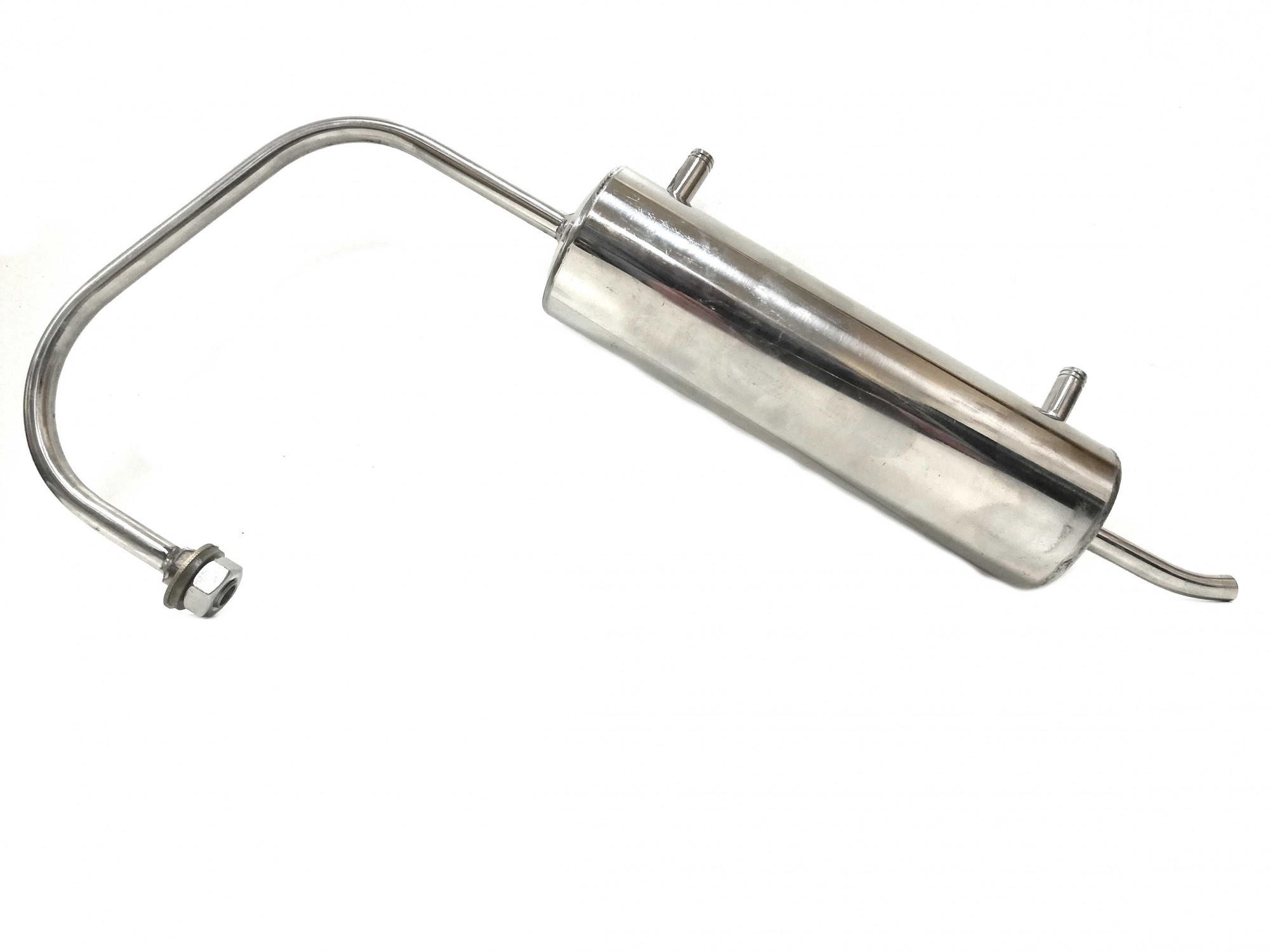

Кожухотрубник: несколько каналов в одном кожухе

Кожухотрубный холодильник - корпус (кожух), внутри которого стоят несколько прямых паровых трубок. Вода идёт в межтрубном пространстве, пар - по трубкам (в типичной схеме для дистилляции/конденсации отбора). Перегородки в кожухе завихряют поток воды, улучшают обтекание и держат жёсткость узла.

Почему его любят на более мощных кубах и при автономном охлаждении:

• несколько параллельных каналов снижают риск «пробки» в одной узкой спирали;
• площадь теплообмена наращивается числом и диаметром трубок, а не бесконечной длиной змеевика;
• часто спокойнее работает с аквариумным/циркуляционным насосом: напор воды нужен умеренный;
• при нагреве от примерно 3-5+ кВт кожухотрубник нередко оказывается практичнее длинного одиночного змеевика.

Важный бытовой момент: воду обычно подают снизу вверх. Так межтрубное пространство лучше заполняется, меньше воздушных «карманов», охлаждение ровнее. Холодильник стараются держать вертикально: наклон повышает шанс воздушных зон и неравномерного теплосъёма.

Прямоточник «труба в трубе» - сосед по полке

Между «чистым» змеевиком и кожухотрубником часто ставят прямоточник: паровая труба внутри водяной рубашки с малым кольцевым зазором. На водопроводе и умеренной производительности (условно до нескольких литров в час) такая схема экономична и быстро отзывается на кран. Кожухотрубник можно считать развитием идеи: не одна труба, а пакет трубок в общем кожухе.

Если сравнивать «что купить новичку», смотрите не на маркетинговое имя узла, а на: мощность нагрева, есть ли проточная вода, какой насос, какая высота аппарата и насколько ровно идёт струя на ваших реальных режимах.

Вода: направление, расход, признаки «мало холода»

Охлаждение - не «чем сильнее кран, тем лучше самогон». Нужен достаточный теплосъём при разумном расходе:

• Подача снизу (для кожухотрубника и многих рубашек) - базовое правило против воздушных пробок;
• температура продукта на выходе - практичный индикатор: тёплый дистиллят почти всегда значит «холодильник на пределе» или слишком сильный нагрев;
• вода на сливе горячая сама по себе не преступление: она уносит тепло. Плохо, когда при этом пар уже «проскакивает» и запах спирта появляется там, где его быть не должно;
• на автономке важен не только объём бака, но и реальный расход через узел и температура после радиатора/кулера.

На колоннах иногда рядом обсуждают Димрот (спираль с водой внутри, пар снаружи) как очень эффективный теплообменник. Для понимания холодильника полезно знать: эффективность зависит от площади, режима и расхода воды, а не от красивого названия. Если у вас уже есть отдельный материал про дефлегматор - не путайте роли: дефлегматор возвращает часть конденсата в колонну, холодильник дожимает отбор до холодной жидкости.

Ориентиры по подбору мощности

Точные цифры зависят от конструкции, но бытовые эвристики такие:

• малая производительность / простой дистиллятор - компактный проточный змеевик или небольшой прямоточник часто достаточно;
• есть водопровод, средняя скорость - прямоточник с малым зазором или небольшой кожухотрубник;
• автономное охлаждение, нагрев «посерьёзнее» - кожухотрубник обычно предсказуемее змеевика в ведре;
• рост числа/диаметра трубок повышает пропускную способность по пару - но только вместе с нормальной водой и вертикальной установкой.

Не гонитесь за «самым большим холодильником» на крошечном кубе: избыточный запас не вредит так сильно, как недостаток, но неудобная высота, вес и расход воды тоже имеют цену.

Типичные ошибки

• Путать холодильник с дефлегматором - разная роль в схеме, разная настройка воды.
• Подавать воду сверху вниз «потому что так кран удобнее» - на кожухотрубнике это частый путь к воздуху внутри и пятнистому охлаждению.
• Греть куб выше того, что холодильник реально утилизирует - тёплый продукт, запах спирта у ТСА, нервная струя.
• Ставить узел криво - конденсат и вода ведут себя хуже, появляются воздушные зоны.
• Игнорировать материал и уход - медь без промывки и нержавейка с накипью одинаково портят теплообмен со временем.
• Ждать, что «длинный змеевик» простит любой нагрев - длина помогает, но пробки, узкий диаметр и слабый расход воды остаются.

Практический чек-лист перед гоном

1. Проверьте герметичность штуцеров воды и пара.
2. Убедитесь, что холодильник стоит ровно (особенно кожухотрубник).
3. Откройте воду до нагрева куба до рабочего режима - не после первых «плевков».
4. На старте тела потрогайте струю/трубку отбора: продукт должен быть заметно прохладным.
5. Если поднимаете мощность - сначала добавьте охлаждение, потом нагрев, а не наоборот.

Итог простой: змеевик остаётся честным выбором для простых схем, ведра и спокойных скоростей; кожухотрубник чаще выигрывает, когда нужна стабильная конденсация на более высокой мощности и с насосом. Смотрите на реальный теплосъём и температуру продукта, а не на споры «какой тип моднее». Правильно подобранный холодильник делает гонку скучной в хорошем смысле: ровная струя, холодный дистиллят, без запаха спирта там, где его быть не должно.
